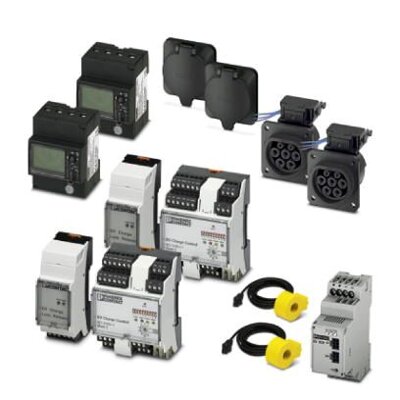

Sada nabíjacej techniky TWIN so zásuvkami obsahuje vzorový montážny a inštalačný návod pre nabíjacie stanice pre elektromobily (EVSE), vrátane ďalších odporúčaní, potrebných komponentov (nabíjacie stýkače, bezpečnostné zariadenia), pre nabíjanie elektromobilov (EV) striedavým prúdom (AC) s nabíjacími zásuvkami elektromobilu typu 2. Nabíjacie zásuvky sú vybavené blokovacími akčnými prvkami 12 V a samozatvárajúcimi ochrannými vekami IP54.
Modul diferenčného zvodového prúdu je 2kanálové RCM. Nabíjacia stanica z balíčka TWIN podporuje 2 nabíjacie body. K uvoľneniu blokovania pri výpadku siete je v nabíjacej stanici umiestnený separátny modul s funkciou aktivácie blokovacieho aktuátora k odpojeniu nabíjacieho konektora infraštruktúry a nabíjacej zásuvky infraštruktúry. Riadiaca jednotka nabíjania je AC Advanced.
Inštaláciu a uvedenie do prevádzky smie vykonávať výlučne elektrikár, ktorý pritom musí dbať platných národných predpisov!
Technické špecifikácie
- Druh nabíjacieho prúdu: AC (3 fázy)
- Nabíjací výkon: 22 kW
- Nabíjací prúd: 32 A
- Nabíjacie napätie: 400 V AC
- Dĺžka vedenia: 0,7 m
- Aktuátor zablokovanie po celej dĺžke vedenia: 0,50 m
- Modul diferenčného zvodového prúdu 2kanálové RCM
- Prístroje na meranie energie: áno
Jednotlivé súčasti nabíjacej sady HOME sú k nájdenie tu.
Bezpečnosť a certifikáty
Štartovací balíček napĺňa európske špecifikácie IEC 62196-2 a IEC 61851-1 pre nabíjanie elektromobilov konektorom Typu 2. Ak to zákon vyžaduje, majú jednotlivé komponenty označenia CE. Nabíjací bod je vybavený ochranným vekom s certifikovanou ochranou na úrovni IP54.
Na nabíjaciu sadu HOME je poskytovaná štandardná záruka 24 mesiacov.
