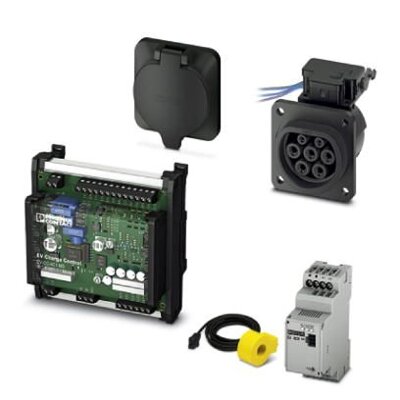

Sada nabíjacej techniky HOME s nabíjacou zásuvkou infraštruktúry AC obsahuje vzorový montážny a inštalačný návod pre nabíjacie stanice pre elektromobilitu (EVSE), vrátane ďalších odporúčaní. Ďalej obsahuje všetky potrebné komponenty (vrátane nabíjacieho stýkača a bezpečnostných zariadení). Slúži na nabíjanie elektromobilov striedavým prúdom s nabíjacími zásuvkami pre elektromobily typu 2.
Štartovací balíček sady nabíjacej techniky HOME je určený pre jednoduché zostavenie nabíjacej stanice so štandardným nabíjacím konektorom typu 2 a nabíjacím režimom Mode 3, Case B. Balenie obsahuje iba jeden podporovaný nabíjací bod. Riadiaca jednotka nabíjania AC Basic je už predkonfigurovaná.
Nabíjacím bodom je nabíjacia zásuvka infraštruktúry AC, ktorá je vybavená akčným prvkom blokovania 12V a samozatváracím ochranným viečkom IP54. Systém je vybavený integrovanou funkciou uvoľnenie aktuátora blokovania k odpojeniu nabíjacieho konektora infraštruktúry a nabíjacej zásuvky infraštruktúry.
Inštaláciu a uvedenie do prevádzky smie vykonávať výlučne elektrikár, ktorý pritom musí dbať platných národných predpisov!
Technické špecifikácie
- Druh nabíjacieho prúdu: AC (3 fázy)
- Nabíjací výkon: 11 kW
- Nabíjací prúd: 16 A
- Nabíjacie napätie: 400 V AC
- Dĺžka vedenia: 0,70 m
- Aktuátor zablokovania po celej dĺžke vedenia 0,50 m
- Modul diferenčného zvodového prúdu 1kanálový RCM
Jednotlivé súčasti nabíjacej sady HOME sú k nájdenie tu.
Bezpečnosť a certifikáty
Štartovací balíček napĺňa európske špecifikácie IEC 62196-2 a IEC 61851-1 pre nabíjanie elektromobilov konektorom Typu 2. Ak to zákon vyžaduje, majú jednotlivé komponenty označenia CE. Nabíjací bod je vybavený ochranným vekom s certifikovanou ochranou na úrovni IP54.
Na nabíjaciu sadu HOME je poskytovaná štandardná záruka 24 mesiacov.
